水滴角仪

简要描述:

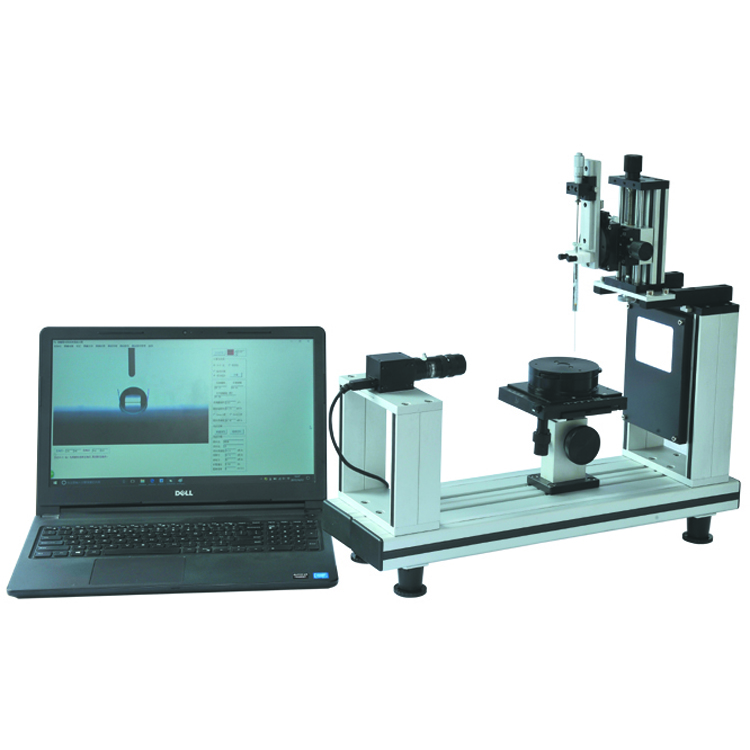

JCY系列水滴角仪是一款标准型的用于测量固体接触角(水滴角)、表面能等和液体表面张力的仪器,采用先进的专用数字摄像机,具有高分辨率、高精度和高清晰度,广泛用于工矿企业实验室的质量检测以及大专院校的科学研究和实验。

更新时间:2024-03-06

浏览次数:1038

AG捕鱼

JCY系列水滴角仪是一款标准型的用于测量固体接触角(水滴角)、表面能等和液体表面张力的仪器。采用先进的光学视频测量技术,将由高精度工业摄像机拍摄的图像送到计算机进行数据处理,功能齐全,操作非常方便。符合ASTM D 724、ASTM D 5946、ISO15969等标准。广泛应用于各个行业领域,在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域。



主要技术特点:

1、采用先进的专用数字摄像机,具有高分辨率、高精度和高清晰度;最高分辨率:1280×1024, 帧频:15或45/秒;

2、高亮度LED背景光源系统,发光均匀,亮度连续可调;

3、进样系统方向可调(上下、左右、倾斜),可方便地得到所需要求的液滴4.  采用微量进样装置,可精确控制液滴量的大小,手动控制可达0.1μl(采用高精度注射泵可达0.005μl);

4、采用微量进样装置,可精确控制进样量的大小,手动控制可达0.1μl,采用高精度注射泵可达0.05μl。

5、三维样品台;

6、CONTA 3.0接触角分析软件,基于WINDOWS  XP以及WINDOWS 7等操作平台,界面友好、操作方便、功能强大、测值精确:

①     接触角法测量固体的表面张力。自动计算功能包括:θ/2法、切线法计算接触角,可自动计算或手动(修正)计算;左右接触角对比;多点接触角比较;

②   一液法、二液法表面自由能、液滴量、固体粘附力计算;

③   动态接触角分析系统,可连续拍照,自动记录不同时间下接触角的变化,进行前进角、后退角、   倾斜角以及滚动角分析;

④     悬滴法测量液体的表面张力,最新计算功能包括:S-H表格法、形状因子法;

⑤   软硬件相结合的水平校准方法,能准确方便地找到水平基线;

⑥   测试结果以测试报告的方式保存在数据库里,可压缩备份、可自动生成EXCEL文件;

⑦   测试环境设置、液体字典维护

⑧      软件亮度修正功能

注:以上功能根据不同的型号有所差异,具体可参数下面的具体介绍:                                                 AG捕鱼     主要技术参数:

型号

JCY-1

JCY-2

JCY-3

JCY-4

摄像系统

专业CCD数字相机 + 高性能显微镜头

最高分辨率

1280×1024

帧频

15 或45/秒

水平解析度

>850线

拍照方式

单张、连续

单张、连续

光源

  连续可调亮度的LED冷光源,发光均匀、所摄图像的轮廓更清晰、分辨率更高

  接触角分析方法

θ/2 法、切线法,可自动计算或手动(修正)计算

接触角测量范围

0 ~ 180°

接触角测试分辨率

0.01°

接触角测试精度

0.1°

标准角度校准

15 °,45°,90°,135°

固体表面能等

  一液法、二液法表面自由能、液滴量、固体粘附力计算

表面张力测试方法







S-H  表格法、形状因子法

表面张力测试范围




0 ~ 400mN/m

表面张力测试分辨率




0.01 mN/m

样品台位移

前后:60mm; 左右35mm; 上下35mm
样品台可水平调整

样品台尺寸

100 ×100mm

样品最大尺寸

200 ×200mm 或 φ200mm

样品最大厚度

≤30mm

倾斜平台




测量前进/后退角、滑动角




测量前进/后退角、滑动角

进样方式

微量进样器

恒温平台

选件

主机外形尺寸

525 ×160×450(长×宽×高)

主机净重

12kg

电源及功率

220V 、0.2KW




                                                 接触角测量



                                                液体表面张力测量



JCY系列  水接触角测定仪标准配置:

序号

名称

数量

1

主机(含标准工业摄像装置、三维样品台)

1

2

手动微分头进样装置

1

3

微量进样器

2

4

数据线

1

5

数据线

1

6

合格证

1

7

保修卡

1



8

使用说明书



1
